Produktbeschreibung
Produktdetails:
- dient der Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitungen in geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN 1988, Teil 200 und 4753, Teil 1 und TRD 721

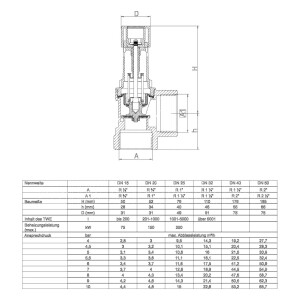

- die Anschlussgröße ist nach der Heizleistung des abzusichernden Wärmeerzeugers entsprechend der Tabelle zu bestimmen
- die Abblaseleistung lässt sich aus den in der Tabelle aufgeführten Werten ersetzen
- der Ansprechdruck des Sicherheitsventils, gekennzeichnet auf der schwarzen, im Anlüftgriff des Ventils eingepressten Plomenscheibe, ist so zu wählen, dass der Eingangsdruck mindestens 20 % unter dem höchstzulässigen Betriebsdruck der abzusichernden Anlage liegt
- das Membran-Sicherheitsventil 2115 ist mit vorgeschalteter, von der Membrane getrennter Sitzdichtung ausgeführt
- es ist über den Drehgriff anlüftbar
Technische Daten:
- Betriebstemperatur: max. 110 °C
- Anschlussgröße: DN 20
- Ansprechdruck: 6 bar
- Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten
- Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-N-p
- Medium: Wasser, neutrale, nicht klebende Flüssigkeiten
- Membran-Sicherheitsventil 2115, für den Anschluss von geschlossenen Trinkwassererwärmern nach DIN 1988 und für Anlagen
- Gehäuse aus Preßmessing, Kappe aus glasfaserverstärktem Kunststoff (DN15-DN32) bzw. Gehäuse aus Rotguß, Kappe aus Guss Messing (DN40 und DN50)
- Bauteilprüfung: TÜV-SV-20-545
Lieferumfang:
- SYR Membran Sicherheitsventil 2115 DN 20 rohgelb 2115.20.000
